PhotoRobot Sistemleri ile Görüntü Yakalama

PhotoRobot Denetimleri Uygulamasında (ayrıca "CAPP" olarak da adlandırılır) bir Çalışma Alanı oluşturduktan sonra, Capture arabirimi, görüntü ve video yakalamayı otomatikleştirmek için PhotoRobot donanım ve kameralar üzerinde kullanıcı kontrolü sağlar.

‍

Yakalama arayüzü

CAAP Capture arayüzü 4 ana alandan oluşur:

‍

‍

1. Öğe bilgileri
2. Klasörler, çerçeveler ve görüntüler
3. Donanım yapılandırması
4. Sıra kontrolü

‍

Öğe bilgileri

CAPP Capture arabiriminin bu bölümü, öğe hakkında temel bilgiler sağlar.

‍

‍

1. Yakalama durumu - Öğe durumunu Yakalandı, Düzenlendi, Yeniden Yakala veya Düzenlemeyi Düzelt olarak değiştirin
2. Yorumlar - Öğe düzeyindeki tüm yorumlara erişmek için tıklayın
3. Sonraki / Önceki - Seçili öğe durum filtresine göre öğeler arasında gezinmek için kullanın

‍

( * ) - Projeleri hızlı bir şekilde bulmak ve gezinmek için sonuçları sınırlamak üzere Öğe Durum Filtresi'ni ayarlayın.

‍

‍

• Sonuçları yalnızca işaretlenmiş öğeleri görüntüleyecek şekilde filtreleyin: Yakalandı, Düzenlendi, Doğrulandı, Onaylandı veya Reddedildi.

‍

Örneğin, resimlerin doğrulanmasından sorumluysanız, yalnızca sonradan işlenmiş öğeleri bulmak ve incelemek için sonuçları "Düzenlenmiş" olarak sınırlandırın. Gözden geçirdikten sonra, değişiklikleri onaylamak veya reddetmek ve ekip üyelerini bilgilendirmek için öğe durumunu "Doğrulandı" veya "Düzenlemeyi Düzelt" olarak ayarlayın. Öğe durumu, görüntüler yayınlanmaya hazır olduğunda veya daha fazla düzenleme gerektiğinde sorumlu tarafları bilgilendirir.

‍

Klasörler, çerçeveler ve görüntüler

Tüm görsel varlıklar, klasörler farklı çıktı türlerini temsil edecek şekilde bölünmüş Klasörler halinde düzenlenir. Üç klasör türü şunlardır:

‍

1. Spin (360 / 3D)
2. Fotoğraf
3. Video

‍

Her Klasör ayrı ayrı çerçeveler içerir. Bir çerçeve, fotoğraflanan açı (fotoğrafik işlemler için talimatlar) ve görüntünün bir veya iki versiyonu hakkında bilgilerden oluşur:

‍

• Orijinal - Fotoğraf makinesi tarafından alınan orijinal dosya
• Düzenlendi - PhotoRobot'ın son işlem araçlarıyla düzenlenen görüntü dosyası

‍

Klasör arabiriminde aşağıdaki gibi gezinin:

‍

‍

• Klasörler arasında seçim yapma (1)
• Test çekimleri yaparak yapılandırmalarla denemeler yapma (2)
• Fotoğraf depolamayı yerel bilgisayar bilgisayarında açma (3)
• Yeniden çekim için net fotoğraflar (4)
• Erişim klasörü menüsü* (5)

‍

*Klasör menüsü şunları içerir:

‍

‍

• Klasör ekle / Sil / Düzenle
• Çerçeveleri klasörler arasında kopyalama / taşıma
• Kareleri sil - tüm kareleri tüm görüntüler ve açı yapılandırmalarıyla birlikte tamamen kaldırın
• Rötuş için gönder - Harici rötuş için öğeyi işaretle
• Etkinlik - bir öğenin etkinlik günlüğünü görüntüleme
• Görüntüleri içe aktarma - kendi resimlerinizi yükleyin
• 3B model oluşturma - klasörde bulunan görüntülerden bir 3B model oluşturun (*Yalnızca MacOS'ta kullanılabilir)

‍

Ayrıca, her karede ek menü seçenekleri vardır:

‍

‍

• Set label - Tek tek kareler için etiketler oluşturun (ör. "kahraman çekimi - ön", "3 / 4", "arka " veya GS1 görüntü adlandırma kuralları)
• Açıyı değiştirme - Tek bir karede açıyı ayarlama
• Sırayı burada duraklat - Bu karedeki fotoğraf dizisini duraklatmak ve operatörün çekime devam etmesini beklemek için bu seçeneği belirleyin
• Rötuş için işaretle - Harici, 3. taraf rötuşlama için görüntü belirtme

‍

Sıra kontrolü

Bir diziyi başlatmak için ekranın altındaki Oynat düğmesine (1) basın:

‍

‍

Acil durdurma düğmesi (2) aracılığıyla istediğiniz zaman bir diziyi kesin.

Durağan görüntüler klasöründe, önce tanımlamadan kare yakalamak için Anlık görüntü al düğmesini (3) kullanın. Anlık görüntü daha sonra yakalanır ve fotoğraflar klasörüne yeni bir kare olarak eklenir.

‍

Dizi seçenekleri

CAPP arabiriminin sağ yan paneli boyunca, sıra seçeneklerini yapılandırın. Dizi seçenekleri şunları içerir:

‍

• Çalışma alanı yapılandırması - Çalışma alanlarına erişin veya her biri arasında değişiklik yapın
• Normal vs Hızlı Çekim geçişi - Fotoğraf çekmeden önce döner tabla dönüşünü duraklatmak için yapılandırın (Normal) veya önemli ölçüde daha hızlı sekanslar için kesintisiz döndürme sırasında fotoğraf çekmek için (Hızlı çekim)
• Karede duraklat - Her kareden sonra durmak üzere döner tabla döndürme komutunu açmak için açın (ürün animasyonları oluştururken kullanışlıdır)
• Otomatik olarak düzenle - Yakalamadan hemen sonra düzenlemeyi otomatikleştirecek şekilde yapılandırın
• Otomatik olarak yükselt - Bir diziye başlamadan önce ürünün merkezine otomatik yükseltme için etkinleştir (madde boyutlarını kullanarak)
• Kol hareketini optimize edin - sekanstan sonra kol, fotoğraflanan son sıranın konumunda kalacaktır. Aşağıdaki sıra bu konumdan başlayacaktır.

‍

Eğirmek

Spin klasöründe, 360 derecelik ürün fotoğrafları için seçenekleri bulun.

‍

‍

Döndürme başına yakalanacak kare sayısını seçmek için Kareleri (1) yapılandırın (ör. 24, 36, vb.). Farklı bir dönüş açısından (kameranın nesneye işaret ettiği dikey açı) ek satırların yakalanmasını belirtmek için Satır ekle (2) seçeneğini kullanın.

‍

Fotoğraf

Durağan görüntüler klasöründe hangi karelerin yakalanacağını tanımlamak için, arabirimin sağ üst köşesindeki Çerçeve ekle'yi kullanın.

‍

‍

Alternatif olarak, aynı anda fotoğraf çekmek ve yeni, karşılık gelen bir çerçeve oluşturmak için Anlık görüntü al düğmesine basın. Elle fotoğraf çekmek için WiFi üzerinden bir kamera bağlayın ve fotoğraf klasörüne otomatik olarak yeni kareler (yakın çekimler, ayrıntı çekimleri) ekleyin.

‍

Freemask arka plan kaldırma

Freemask arka plan kaldırma, her kare için iki görüntünün yakalandığı bir işlemdir:

‍

• Ana görüntü - nesnenin standart bir fotoğrafı
• Maske görüntüsü - arkadan aydınlatılan nesnenin bir fotoğrafı

‍

‍

‍

Bu iki görüntü daha sonra nesnenin etrafında etkili bir şekilde kaldırılmış arka plana sahip bir fotoğraf elde etmek için birleştirilir:

‍

‍

Freemask'ı etkinleştirmek için sağ taraftaki paneldeki Maske onay kutusunu seçin:

‍

‍

Donanım yapılandırması

Robot

Robota (veya robot kombinasyonuna) bağlı olarak, 3 tür robotik hareket vardır:

‍

‍

• Turn - PhotoRobot cihazlarının çoğunda standart olan Turn, kullanıcıların döner tablanın merkezi etrafında dönmesini kontrol etmelerini sağlar
• Salıncak - Kameranın bir nesneyi hedeflediği dikey açıyı yapılandırın (yani, döner tabla aynı seviyede kalmak için 0°'de, ürüne bakan bir üstten görünüm için 90°'de)
• Kaldırma - Kamera yüksekliğini ayarlama

‍

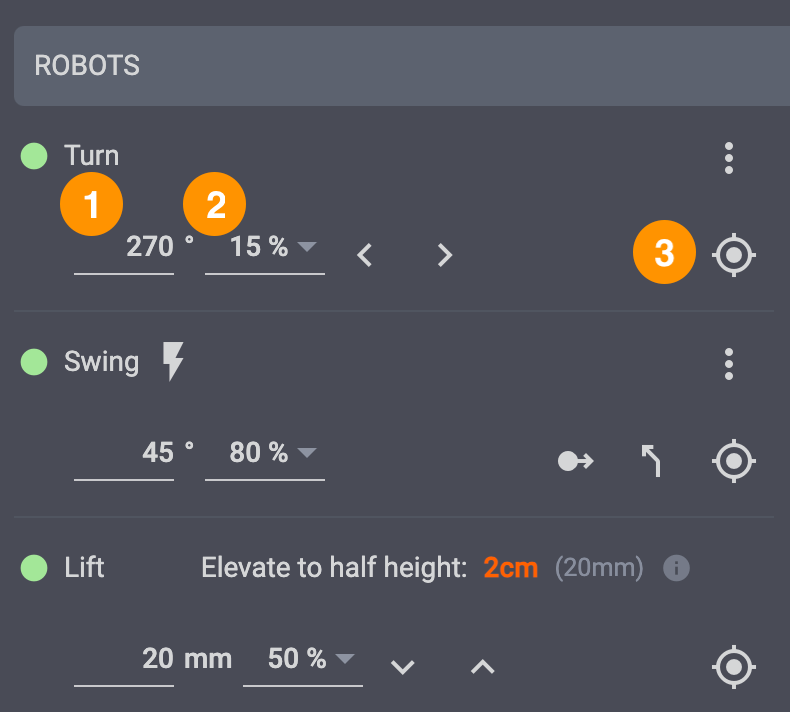

Robotu hareket ettirmek için Konum Ayarla durumunu (1) kullanın. Hız girişini (2) kullanarak hareketin hızını yapılandırın. Robotu başlangıç konumuna ayarlamak için Kalibrasyon düğmesini (3) kullanın.

‍

( ! ) - Hareketi ilk kez yapılandırıyorsanız, robotu her zaman Kalibrasyon yoluyla ilk konumuna ayarlayın.

‍

Kamera

Kameralar arabirimi aracılığıyla bir dizi için bir veya daha fazla kamerayı etkinleştirin:

‍

‍

Bir Live View resmine tıklayarak netleme noktası seçimini etkinleştirmek için Live View (Canlı Görüntü simgesine (1) tıklayın. Fotoğraf makinesini hariç tut simgesi (2) aracılığıyla kameraları diziden hariç tutun .  Hariç tutulan herhangi bir kamera sekans sırasında tetiklenmez. Tipik olarak, kullanıcılar önceden tanımlanmış bir spin ve hareketsiz görüntülerin yanı sıra elle fotoğraf çekmek için WiFi üzerinden bağlı ekstra bir kameraya sahip olduklarında kullanışlıdır.

‍

 ( ! ) - Daha fazla bilgi için Kamera Yapılandırması'ndaki PhotoRobot destek kılavuzuna bakın.

‍

Işık

CAPP hem flaş ışıklarını (Broncolor veya FOMEI) hem de DMX destekli LED ışıklarını destekler. CAPP'de ışıkların nasıl kurulacağı ve yapılandırılacağı ile ilgili talimatlar için, çalışma alanı ayarlamayla ilgili PhotoRobot kılavuzuna bakın.

‍

‍

CAPP Işıkları arayüzünde, Işık konumu menüsü (1) aracılığıyla tek tek ışıklara bir konum atayın. Açılır menüyü kullanarak özel bir konum veya önceden tanımlanmış konumlardan birini seçin. Önceden tanımlanmış pozisyonlar şunları içerir:

‍

• Ürün solu / Ürün sağı – Ürünü önden aydınlatmak için konumlandırılmış ışıklar
• Arka plan üst / Arka plan alt - Beyaz bir arka plan oluşturmak için arka planı arkadan aydınlatmak için ışıklar

‍

Özel bir pozisyon tanımlamak için, Konum listesi seçeneklerinden Özel pozisyon'u seçin.

Güç düğmesi (2) aracılığıyla ışıkları açın veya kapatın. Bu, örneğin maske görüntüsünü almak için ön ışıkları kapatmanın gerekli olduğu bir freemask yaklaşımı için kullanışlıdır.

Daha koyu veya daha açık aydınlatma için Işık yoğunluğu kaydırıcısını (3) soldan sağa hareket ettirin. Not: DMX kontrollü bazı ışıklar renk sıcaklığı üzerinde de kontrol sağlar.

‍

Kapsamlar ve hazır ayarlar

Varsayılan olarak, donanım yapılandırması bir öğenin içindeki tüm klasörlerde aynıdır.

Bir donanım kurulumunu özelleştirmek için (klasöre veya satıra göre), Kapsam ekle düğmesini kullanın:

‍

‍

Bir yapılandırmayı özelleştirdikten sonra, Ön Ayarlar için açılır menüden sağ üst köşedeki ayarları yükleyin veya kaydedin:

‍

‍

• Tüm yakalama ayarlarını kaydetmek için dosya simgesini tıklatın ve daha sonra benzer fotoğraf çekimlerinde yeniden kullanmak üzere yapılandırmaları yükleyin.

‍

Hazır ayarları atama

CAPP'de, bir öğe veya birden çok öğe için Ön Ayarları yüklemek / atamak için 3 yöntem vardır.

‍

1. Bir öğe seçin ve arayüzün sağ üst kısmındaki açılır menü simgesinden bir Ön Ayar yükleyin:

‍

‍

( * ) - Alternatif olarak, kaydedilmiş Ön Ayarları açmak için "P" kısayol tuşunu kullanın. Ardından, öğeye uygulanacak bir yapılandırma seçin. Bu, tüm yakalama ayarları ve önceden tanımlanmış düzenleme işlemleriyle birlikte çekilecek kareler için klasörler oluşturur.

‍

2. Bir öğe oluştururken, kullanıcılar Hazır Ayar alanına tıklayarak Öğe ekle menüsünden bir yapılandırma seçebilir:

‍

‍

• Birden çok öğeye bir Hazır Ayar atamak için, Öğeler menüsünden öğeleri seçin ve Hazır ayar ata'yı tıklatın:

‍

‍

• Hazır ayarı ada göre seçin ve Hazır ayar ata'yı yeniden tıklatarak öğelere atayın:

‍

‍

3. Alternatif olarak, Öğeler menüsünde, öğeleri CSV'den içe aktarmak için İçe Aktar'ı tıklatın:

‍

‍

• CSV alma işlevi, PhotoRobot kullanıcıların sisteme almak üzere Excel'deki yapılandırmalarıyla bir öğe oluşturmasına olanak tanır.
• CSV dosyaları aşağıdaki özelleştirilebilir sütunları içerebilir ve bunlardan biri, öğeye hazır ayar adına göre bir hazır ayar atama işlevi içerebilir:

‍

‍

( ! ) - Not: CSV içe aktarma kullanılırken, en iyi sonuçlar için UTF-8 kodlaması önerilir.

‍

Ayar ekleme kapsam işlemleri

Öncelikle, ayar kapsamlarının yapılandırılması, sisteme yakalanan görüntülerin hangi klasörlere kaydedileceğini, hangi karelerin yakalanacağını ve yakalama işleminin ayarlarını bildirir. Kapsam ayarları ayrıca dizi yapılandırmasını (normal ve hızlı çekim modu), robot hızlarını, kamera ayarlarını, ışık kontrollerini ve önceden tanımlanmış düzenleme işlemlerini içerir.

Bir öğeyi çekmeden önce, kullanıcılar sistemde Ön Ayarlar oluşturur veya atar. Hazır Ayar'ın ayarları bir klasörün tamamına, belirli öğelere veya tek tek satır ve karelere (düzenleme modunda) uygulanabilir.

‍

‍

• Tüm klasör döndürme, belirli bir dönüş açısı veya yalnızca geçerli görüntü (yalnızca düzenleme modu) için ayar kapsamlarını seçin.
• Her ayar kapsamı donanım yapılandırmasını, yakalama ayarlarını ve bir veya daha fazla düzenleme işlemini içerir.

‍

Belirli bir dönüş açısı için ayar kapsamı ekleme

Belirli bir dönüş açısı için kapsam ayarları uyguluyorsanız, yakalama Ön Ayarlarının uygulanacağı açıyı belirtin (ör. 15°, 45°, vb.):

‍

‍

• Ayarlar kapsamları, Dönüş açısını seç aracılığıyla bir veya daha fazla dönüş açısına uygulanabilir. Dönüş açısını belirtin ve kapsam ayarlarını bir klasöre atamak için Ekle'yi tıklatın.
• Atanmış Ön Ayarlarıyla birlikte hedef klasör, arayüzün sağ üst kısmında görüntülenir:

‍

‍

Birden çok dönüş açısına farklı kapsam ayarları uyguluyorsanız, klasörüne atanan ayarları görüntülemek veya yapılandırmak için belirli bir dönüş açısını tıklatın.

• Örneğin, bir döndürme klasörü için düşük yoğunluklu ışığı 15°'lik bir dönüş açısında ve bir döndürme klasörü için yüksek yoğunluklu ışığı 45°'lik bir dönüş açısında yapılandırmak mümkündür.
• Kullanıcılar ayrıca ayar kapsamlarını durağan görüntü klasörüne veya öğenin içindeki başka bir klasöre de ekleyebilir.
• Sistem daha sonra fotoğraf çekerken ayar kapsamlarını otomatik olarak uygular.

‍

Ayarlar kapsamlarını tüm görüntülerde görüntülemek veya yapılandırmak için, Tüm klasörler'i tıklatın. Ayarlar kapsamını yapılandırdıktan sonra, başlat düğmesine tıklandığında, atanmış Ön Ayarlarıyla yakalama işlemi başlatılır.

Ayrıca, Otomatik olarak düzenle yapılandırılırsa, sistem fotoğrafları çeker ve başlat düğmesine tıkladıktan sonra önceden tanımlanmış düzenleme işlemlerini otomatik olarak uygular.

‍

‍

( ! ) - Tüm düzenleme işlemleri ve işlevleri hakkında daha fazla bilgi edinmek için PhotoRobot Kullanıcı Destek Kılavuzu - Görüntüleri Düzenleme bölümüne bakın.

‍

Makro İşlevselliği

CAPP'deki makrolar, kullanıcıların bir öğenin ve klasörlerinin (spin, stills, vb.) yakalama işlemi için komutlar tanımlamasına olanak tanır. Komutlar tek tek veya birden çok klasöre uygulanabilir, dizileri çalıştırabilir, görüntü düzenlemelerini, çalışma alanlarını, hazır ayarları, görüntü ayarlarını kopyalayabilir ve görüntü ayarlarını taşıyabilir. Kullanıcılar ayrıca makroları ad, barkod, etiket veya notlara göre daha da özelleştirebilir.

Bir Makroyu görüntülemek veya temel ayarlarını (ad, barkod, etiket, notlar) özelleştirmek için, CAPP'ta Ayarlar'ı açın ve kenar çubuğu menü seçeneklerinde Makrolar'ı tıklatın:

‍

• Bir makroyu ada göre bulmak için makro listesinin en üstündeki Gelişmiş arama'yı kullanın veya listeden bir makro adını tıklatarak makroları tek tek seçin.

‍

Not: Bir makro seçildiğinde, makro komutlarıyla birlikte salt okunur olarak görüntülenir. Ancak, kullanıcılar makro adını, barkodu, etiketi veya notları burada yapılandırabilir:

‍

‍

• Herhangi bir alanı özelleştiriyorsanız, kullanıcı ayarlarını onaylamak için Makro iletişim kutusunun sağ alt kısmındaki Kaydet'i tıklatın.

‍

Yeni makro oluşturma

Yeni bir makro oluşturmak için, yeni bir öğe oluşturun veya CAPP'nin yerel sürümünde varolan herhangi bir öğeyi açın.

‍

‍

Öğenin içinde, Makrolara erişmek için düğme, yakalama modu arayüzünün sağ alt kısmındadır.

Makrolar düğmesini ve Yeni makroyu tıklatarak makro ayarlarına erişin:

‍

‍

Yeni bir makro oluştururken, makroyu ada ve komutlara göre tanımlamak için bir açılır kutu açılır:

‍

‍

Adını ayarlamak için makro iletişim kutusunun en üstündeki alanı tıklatın ve makro komutlarını yapılandırmak için + Ekle tuşlarını kullanın:

‍

‍

• Komutları varolan bir klasörde, örneğin döndürme veya hareketsiz görüntüler klasöründe çalıştırmak için Klasörü değiştir'i yapılandırın.

‍

‍

• Bir diziyi çalıştırmak için Sırayı çalıştır'ı ayarlayın, örneğin: yalnızca bir döndürme klasöründe veya dizinin hangi klasörde çalışması gerektiğini belirtmek için (yalnızca hareketsiz görüntüler, yalnızca döndürme, vb.):

‍

‍

• Belirli bir salıncağın kaynak ve hedef klasörlerini belirtmek için Görüntüleri kopyala'yı kullanın veya kopyalamak için açıları çevirin:

‍

‍

Örneğin, bir makro sisteme bir 360° döndürme yakalamasını ve döndürme klasöründeki iki kareyi ayrı bir hareketsiz görüntüler klasörüne kopyalamasını söyleyebilir.

Bu durumda, makro komutları döndürme klasöründe Çalıştırma sırası ( 1), Döndürme klasöründeki görüntüleri kopyala (2 ) ve Belirli salınım ve açıları çevirme (3) hareketsiz görüntüler klasörüne kopyala olur:

‍

‍

Genellikle, bir makro bir veya daha fazla Ön Ayar da içerir.

• Yükleme hazır ayarı , yeni makroya tek tek veya birden çok Hazır Ayar atar.
• Boş Ön Ayar alanına tıklayarak Hazır Ayarlar'ı seçin:

‍

‍

Tüm komutları atadıktan sonra, makro ayarları kutusunun sağ alt kısmındaki dosya simgesini tıklatarak yeni makroyu kaydedin:

‍

‍

Makro artık sistemde depolanır ve herhangi bir öğe için iki yoldan biriyle yüklenebilir.

‍

Varolan makroyu yükle

Yeni makroyu yüklemek için, CAPP'de herhangi bir öğeyi açın ve yakalama modu arabiriminin sağ alt kısmındaki Makrolar düğmesini kullanın:

‍

‍

• Kullanılmakta olan önceki makronun adı, Makrolar düğmesinin solunda görüntülenir. Bu makroyu yüklemek için makronun adının yanındaki başlat düğmesini tıklatın.
• Farklı bir makro yüklüyorsanız, sistemdeki tüm makrolar arasından seçim yapmak için sağdaki Makrolar düğmesini kullanın:

‍

‍

Bir makro seçtikten sonra, Oynat düğmesi yakalama işlemini kendisine atanmış tüm makro komutları ve hazır ayarlarıyla çalıştırır.

‍

‍

Tek tek görüntüleri yeniden çekiyor ve makroyu yeniden çalıştırıyorsanız, önce yeniden çekilecek kareleri seçin ve ardından önceki makronun düğmesini veya Makroyu yükle'yi tıklatın.

‍

‍

• Makro komutlarını iki kez denetleyin ve memnun kaldığınızda, makroyu yalnızca seçili görüntüler için çalıştırmak üzere Yürüt'ü tıklatın.
• Not: Kopya görüntüleri ikinci kez çalıştırıyorsanız, makro klasördeki önceki kopyaları yeni kopyalarla değiştirir.

‍
